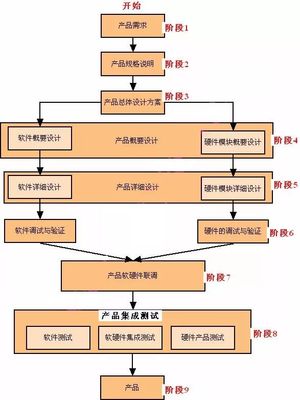

嵌入式产品开发流程之软件开发详解

嵌入式产品开发是一个复杂而系统的工程，其软件开发流程是整个产品成功的关键。与通用软件开发相比，嵌入式软件开发更强调与硬件的紧密耦合、资源受限环境的优化以及实时性和可靠性的要求。本文将详细解析嵌入式产品开发中软件部分的典型流程，为开发者提供一个清晰的路线图。

一、需求分析与系统设计

这是整个软件生命周期的起点，至关重要。

1. 需求收集与分析：与硬件、市场、产品经理等多方沟通，明确软件需要实现的功能（功能性需求）以及性能、功耗、可靠性、成本等非功能性需求。对于嵌入式系统，需特别关注实时性要求、外设控制逻辑、通信协议等。
2. 系统架构设计：

• 软硬件划分：确定哪些功能由硬件（如专用IC、FPGA）实现，哪些由软件实现，寻求性能、成本与开发周期的平衡。

• 软件架构设计：选择合适的软件架构模式，如前后台系统、实时操作系统（RTOS）或复杂的嵌入式Linux等。划分模块，定义模块间的接口和通信机制（如消息队列、信号量）。

• 关键算法与协议栈选型：确定核心算法（如控制算法、编解码算法）和通信协议栈（如TCP/IP、蓝牙、Zigbee）。

二、开发环境搭建

“工欲善其事，必先利其器”。

1. 工具链选择与配置：根据目标处理器架构（如ARM Cortex-M, RISC-V），选择并搭建交叉编译工具链（编译器、链接器、调试器等）。
2. 集成开发环境（IDE）：选择适合的IDE，如Keil MDK、IAR Embedded Workbench、Eclipse + CDT，或基于VS Code的自定义环境。
3. 仿真与调试工具：准备硬件仿真器（如J-Link、ST-Link）、示波器、逻辑分析仪等。在早期，可能使用指令集模拟器（Simulator）或虚拟硬件平台进行初步开发。
4. 版本控制与协作平台：建立Git等版本控制系统和代码审查、持续集成（CI）的流程。

三、详细设计与编码

将架构转化为具体的代码实现。

1. 模块详细设计：为每个软件模块编写详细设计文档，包括数据结构、API函数、内部处理流程等。
2. 驱动层开发：

• 板级支持包（BSP）：编写或移植最底层的硬件抽象代码，包括CPU初始化、时钟配置、内存映射等。

• 设备驱动开发：为外设（如GPIO、UART、I2C、SPI、ADC、LCD）编写驱动程序，提供统一的硬件访问接口给上层应用。

1. 中间件与协议栈移植/开发：移植或开发所需的文件系统、网络协议栈、GUI库等中间件。
2. 应用层开发：基于驱动和中间件，实现产品的核心业务逻辑和应用程序。此时需严格遵守编码规范，注重代码的可读性、可维护性和可测试性。

四、系统集成与调试

将各个独立的模块整合到一起，并进行系统级调试。

1. 交叉编译与链接：使用交叉工具链将源代码编译成目标板可执行的二进制文件（如.bin, .hex, .elf）。
2. 程序烧录与加载：通过烧录器、Bootloader或仿真器将程序下载到目标板的Flash或RAM中。
3. 单元测试与集成测试：在模块和子系统级别进行测试，确保功能正确。嵌入式领域常用“插桩”等方式进行白盒测试。
4. 系统联调：这是最关键的阶段，软件与真实硬件结合运行。开发者需要：

• 调试器调试：设置断点、单步执行、查看变量和寄存器，定位逻辑错误。

• 日志输出：通过串口、网络等输出调试信息，分析程序运行状态。

• 性能分析与优化：使用Profiling工具分析CPU占用率、内存使用情况、函数耗时，针对瓶颈进行优化（算法优化、缓存使用等）。

• 稳定性与压力测试：长时间运行，测试内存泄漏、死锁、看门狗复位等问题。

五、测试与验证

确保软件满足所有需求，并具备足够的质量。

1. 功能测试：验证所有需求规格说明中的功能是否被正确实现。
2. 性能测试：测试响应时间、吞吐量、功耗等指标是否达标。
3. 可靠性测试：进行高低温、电压波动、异常掉电、EMC等环境下的测试，确保系统鲁棒性。
4. 兼容性测试：测试与不同硬件批次、不同外设型号的兼容性。
5. 回归测试：任何修改后，都需要运行已有的测试用例集，防止引入新的错误。

六、发布与维护

1. 固件发布：生成最终的发布版本固件，并编写详细的发布说明、升级指南。
2. 量产烧录：为生产线准备批量烧录方案和工具。
3. 现场问题支持与维护：产品上市后，收集现场反馈，修复发现的缺陷（Bug Fix）。
4. 固件升级（OTA/FOTA）：设计安全的固件空中升级方案，用于后续功能增强和问题修复。

###

嵌入式软件开发流程是一个迭代和增量的过程，上述阶段并非严格线性，而是经常需要回溯和调整。例如，在调试阶段可能发现设计缺陷，需要返回修改设计。遵循一个结构化的流程，并结合敏捷开发中快速迭代、持续集成的思想，能够显著提高嵌入式软件的质量、可靠性和开发效率，最终推动整个嵌入式产品的成功。
